Проектирование резервуаров

ООО «ОЗРМ» в сотрудничестве с проектно-технологическим институтом ООО «ПриволжскНИПИнефть» выполняет любые проектно-конструкторские работы связанные с резервуарами и емкостями:

  • проектирование резервуаров для нефти и нефтепродуктов;
  • проектирование резервуаров для воды;
  • проектирование резервуаров для кислот, щелочей и других химических веществ;
  • проектирование вертикальных и горизонтальных резервуаров;
  • проектирование подземных и наземных резервуаров;
  • проектирование металлических резервуаров;
  • проектирование нержавеющих резервуаров;
  • проектирование стальных резервуаров;
  • расчет резервуаров на устойчивость;
  • расчет резервуаров на сейсмическую устойчивость;
  • проекты марок КМ, КМД;
  • проектирование пожарных (для противопожарного запаса воды) резервуаров;
  • проектирование емкостей;
  • проектирование металлоконструкций;
  • проектирование резервуаров для горячего водоснабжения ГВС;
  • проектирование оснований и фундаментов под резервуары;
  • проектирование (расчет) теплоизоляции резервуаров (раздел ТИ);
  • проектирование (расчет) обогрева резервуаров (раздел ТН), в том числе электрообогрев;
  • проектирование (разработка) проектов производства работ разработка ППР;
  • проектирование резервуаров для нефтебаз;
  • проектирование резервуаров для АЗС и АЗК;
  • проектирование резервуаров для складов ГСМ
  • проектирование резервуаров сжиженного газа СУГ.





Требования к проектированию резервуаров

Требования к металлоконструкциям резервуаров

Общие требования

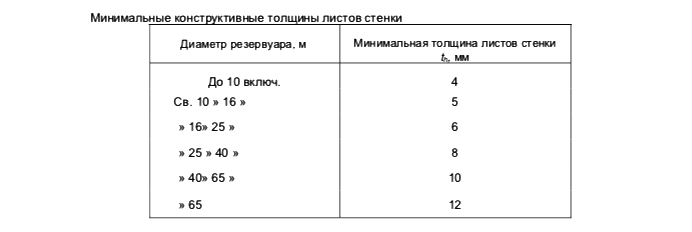

Номинальные значения толщин листовых элементов резервуара при проектировании принимают по ГОСТ 19903 с учетом минусового допуска на прокат D и припуска на коррозию C (при необходимости).

Требования к конструкции днища

Днища резервуаров должны быть коническими с уклоном к центру или от центра. Для резервуаров объемом до 1000 м3 включительно допускается применение плоских днищ.

Толщина листов днища резервуаров объемом 1000 м3 и менее должна быть не менее 4 мм (без учета припуска на коррозию). Днища резервуаров объемом от 2000 м3 и выше должны иметь центральную часть и утолщенную кольцевую окрайку. Толщина листов центральной части днища должна быть не менее 4 мм (без учета припуска на коррозию). Номинальная толщина листов окрайки днища должна быть не менее 6 мм. Выступ листов окрайки за стенку резервуара должен быть не менее 50 и не более 100 мм. Для листов окрайки должна применяться та же марка стали, что и для нижнего пояса стенки, или соответствующего класса прочности при условии обеспечения их свариваемости.

Для РВС вертикальные оси поясов располагают по одной вертикальной линии;

  • для РВСП и РВСПК пояса стенки совмещают по внутренней поверхности.

Соединение стенки с днищем
Для резервуаров с толщиной листов 1-го пояса стенки 20 мм и менее допускается сварное тавровое соединение без разделки кромок. Размер катета углового шва должен быть не более 12 мм и не менее номинальной толщины окрайки. Для резервуаров с толщиной листов более 20 мм должно применяться сварное тавровое соединение с разделкой кромок. Расчетные значения толщины листов каждого пояса определяют в соответствии с требованиями [3], [4]. Минимальная конструктивная толщина стенки th приведена в таблице 3. Минимальная конструктивная толщина листов стенки, мм Диаметр резервуара, м Требования к ребрам жесткости на стенке резервуара Стенка резервуара должна иметь основное кольцевое ребро жесткости, которое устанавливается в верхней части стенки. В резервуарах со стационарной крышей основное кольцевое ребро жесткости должно одновременно служить опорной конструкцией для крыши. Основное кольцевое ребро жесткости может быть установлено снаружи или изнутри стенки; сечение ребра определяют расчетом.
В резервуарах с плавающей крышей основное кольцевое ребро жесткости шириной не менее 800 мм устанавливают снаружи резервуара на 1,1 — 1,25 м ниже верха стенки и одновременно используют в качестве площадки обслуживания. Требования к патрубкам и люкам в стенке резервуара. Минимальная площадь поперечного сечения накладки (в вертикальном направлении, совпадающем с диаметром отверстия) должна быть не менее произведения диаметра отверстия на толщину листа стенки резервуара. Толщину накладки принимают равной толщине стенки. Толщина стенки патрубка должна определяться расчетом с учетом давления продукта и внешних силовых воздействий. Патрубки в стенку резервуара должны ввариваться сплошным швом с полным проплавлением стенки.

Катет K углового шва крепления усиливающей накладки к днищу резервуара должен быть равен наименьшей толщине свариваемых элементов, но не более 12 мм.
Все резервуары должны быть оснащены люками-лазами, расположенными в 1-м поясе стенки, а резервуары с понтонами и плавающими крышами дополнительно люками-лазами, обеспечивающими выход на понтон или плавающую крышу. Условный проход люков-лазов должен быть не менее 600 мм.
Номенклатуру и количество патрубков и люков-лазов в стенке резервуара устанавливают в техническом задании.

  • Стационарные крыши должны опираться по периметру на стенку резервуара с использованием кольцевого элемента жесткости.
  • Бескаркасные конические крыши рекомендуется применять для резервуаров диаметром не более 12,5 м; бескаркасные сферические крыши — для резервуаров диаметром не более 25 м.
  • Геометрические параметры бескаркасной сферической крыши должны соответствовать следующим требованиям:
    • минимальный радиус сферической поверхности должен составлять 0,8 диаметра резервуара;
    • максимальный радиус сферической поверхности — 1,2 диаметра резервуара.

Каркасные крыши

  • Каркасные конические крыши рекомендуются для резервуаров диаметром от 10 до 25 м; каркасные сферические крыши — для резервуаров диаметром от 25 м и более.
  • минимальный радиус сферической поверхности должен составлять 0,8 диаметра резервуара;
  • максимальный радиус сферической поверхности должен составлять 1,5 диаметра резервуара.
  • Число и размеры патрубков и люков зависят от типа и объема резервуара и должны указываться в техническом задании заказчиком резервуара и подтверждаться расчетом.
  • Вентиляционные патрубки должны устанавливаться с минимальным (не более 10 мм) выступом относительно настила крыши изнутри резервуара.
  • Все патрубки на крыше резервуара, эксплуатируемого при избыточном давлении, должны иметь временные заглушки, предназначенные для герметизации резервуара при проведении испытаний.
  • Для осмотра внутреннего пространства резервуара и его вентилирования (при очистке и ремонте) на стационарной крыше устанавливают не менее двух люков диаметром 500 мм.

В опорожненном резервуаре крыша должна находиться на стойках, опирающихся на днище резервуара. Конструкции днища и основания должны обеспечивать восприятие внешних нагрузок при опирании плавающей крыши на стойки. Конструкция плавающей крыши должна обеспечивать сток ливневых вод с поверхности к ливнеприемному устройству с последующим отводом их за пределы резервуара.

Номинальный диаметр трубы водоспуска должен быть:

  • для резервуаров диаметром до 30 м — не менее 75 мм;
  • для резервуаров диаметром от 30 до 60 м — не менее 100 мм;
  • для резервуаров диаметром 60 м и более — не менее 150 мм.

Зазор между бортом крыши и стенкой резервуара, а также между патрубками в крыше и направляющими трубами должен быть уплотнен с помощью затворов. Материал затворов выбирают с учетом совместимости с хранимым продуктом, газонепроницаемости, старения, прочности на истирание, температуры. Плавающие крыши должны быть оборудованы не менее чем двумя вентиляционными клапанами, открывающимися при нахождении крыши на опорных стойках, и предохраняющими крышу и затвор от перегрузок и повреждения при заполнении или опорожнении резервуара. Размеры и число клапанов определяются производительностью приемо-раздаточных операций и габаритами резервуара. На плавающей крыше должен быть установлен кольцевой барьер высотой 1 м для удержания пены при пожаротушении. Барьер устанавливают на расстоянии 2 м от стенки резервуара. Понтоны применяют в резервуарах для хранения легкоиспаряющихся продуктов и сокращения потерь от испарения. Резервуары с понтоном должны эксплуатироваться без внутреннего избыточного давления и вакуума. Резервуар РВСП должен быть оборудован вентиляционными устройствами согласно Приложению В, пункт В.3. Конструкция понтона должна обеспечивать его работоспособность по всей высоте резервуара без перекосов и вращения.

Пространство между стенкой резервуара и бортом понтона, а также между патрубками понтона и направляющими трубами должно быть уплотнено при помощи затворов. Понтон должен быть оснащен фиксированными или регулируемыми опорными конструкциями. Нижнее рабочее положение понтона определяется минимальной высотой, при которой положение конструкций понтона оказывается не менее чем на 100 мм выше расположения различных устройств, находящихся на стенке или днище резервуара и препятствующих опусканию понтона. Понтоны должны быть оборудованы патрубками для установки клапанов, исключающих возникновение перегрузок на настил понтона. Вентиляционные устройства должны быть достаточными для циркуляции воздуха и газов из-под понтона в то время, когда понтон находится на опорах в нижнем рабочем положении в процессе заполнения и опорожнения резервуара. В любом случае (при наличии или отсутствии вентиляционных устройств) скорость заполнения и опорожнения резервуара в режиме нахождения понтона на опорах должна быть минимально возможной для конкретного резервуара. Стационарную крышу РВСП необходимо оборудовать вентиляционными отверстиями в соответствии с приложением В, пункт В.3, с целью снижения взрывоопасной концентрации в газовом надпонтонном пространстве, а также смотровыми люками (не менее двух). Расстояние между люками должно быть не более 20 м.  Для доступа на понтон в стенке резервуара должно быть предусмотрено не менее одного люка-лаза, расположенного так, чтобы через него можно было попасть на понтон, находящийся на опорах.

Требования к лестницам, площадкам, переходам

Лестницы должны соответствовать ГОСТ 23120 и следующим требованиям настоящего стандарта:

  • ступени должны выполняться из перфорированного, решетчатого или рифленого металла и иметь бортовую обшивку высотой 150 мм;
  • минимальная ширина лестницы — 700 мм;
  • максимальный угол по отношению к горизонтальной поверхности — 50°;
  • минимальная ширина ступеней — 200 мм;
  • высота ступеней по всей высоте лестницы должна быть одинаковой и не превышать 250 мм; ступени должны иметь уклон 2° — 5° к задней грани;
  • поручень лестницы должен соединяться с поручнем переходов и площадок без смещения;
  • конструкция поручня должна выдерживать горизонтальную нагрузку 0,9 кН, приложенную в верхней точке ограждения; высота поручня должна быть 1 м;
  • конструкция лестницы должна выдерживать сосредоточенный груз 4,5 кН;
  • максимальное расстояние между стойками ограждения (вдоль поручня) должно быть 1 м, либо более 1 м (подтверждают расчетом);
  • кольцевые лестницы должны закрепляться на стенке резервуара, а нижний марш не должен доходить до отмостки на 100 — 200 мм;
  • при полной высоте лестницы более 9 м конструкция лестницы должна включать в себя промежуточные площадки, разница между вертикальными отметками которых не должна превышать 6 м.

Площадки, переходы и ограждения должны выполняться с учетом следующих требований:

  • ограждение должно быть выполнено по ГОСТ 25772 и устанавливаться по всему периметру стационарной крыши, а также по наружной (от центра резервуара) стороне площадок, располагаемых на крыше;

Анкерное крепление стенки

Анкерное крепление стенки резервуара должно устанавливаться в случаях, если опрокидывающий момент резервуара от воздействия расчетной ветровой или сейсмической нагрузок превышает восстанавливающий момент. При сейсмическом воздействии параметры и число анкеров устанавливаются расчетом полного резервуара на прочность и устойчивость. Для предотвращения опрокидывания пустого резервуара при расчетной ветровой нагрузке с учетом веса конструкций, оборудования и теплоизоляции следует устанавливать анкерные крепления, параметры и число которых определяется расчетом. Анкерные крепления должны располагаться по периметру стенки резервуара на равных расстояниях не более 3 м друг от друга.

Резервуар с защитной стенкой

Для обеспечения безопасности людей и окружающей среды в условиях стесненных производственных площадок при отсутствии обваловок групп резервуаров, а также при условии расположения резервуаров вблизи морей и рек необходимо устанавливать резервуары с защитными стенками.  Внутренний (рабочий) резервуар проектируют, изготавливают и монтируют в соответствии с требованиями настоящего стандарта. Защитная (наружная) стенка предназначается для удержания продукта при нарушении целостности стенки рабочего резервуара. Минимальное расстояние между рабочим резервуаром и защитной стенкой должно быть не менее 1800 мм. Прочность защитной стенки определяют расчетом от воздействия потока жидкости при разгерметизации (аварии) рабочего резервуара. При проектировании резервуара с защитной стенкой следует предусмотреть конструктивные мероприятия для предотвращения лавинообразного разрушения и полного раскрытия стенки рабочего резервуара. Стали, используемые для изготовления конструкций резервуаров, должны соответствовать требованиям действующих стандартов и технических условий (ТУ), дополнительным требованиям настоящего стандарта, а также требованиям проектной документации. Для резервуаров рулонной сборки расчетную температуру металла следует принимать по 5.2.2.1; при толщинах от 10 до 14 мм включ. понижают на 5 °C; то же — при толщинах свыше 14 мм — на 10 °C.

Примечание — При определении расчетной температуры металла не принимаются во внимание температурные эффекты специального обогрева и теплоизолирования резервуара.


Для резервуаров рулонной сборки расчетную температуру металла следует принимать по 5.2.2.1; при толщинах от 10 до 14 мм включ. понижают на 5 °C; то же — при толщинах свыше 14 мм — на 10 °C.

Требования к расчету (проектированию) конструкций

Расчет конструкций резервуаров выполняют по предельным состояниям в соответствии с ГОСТ 27751.  К постоянным нагрузкам относят нагрузки от собственного веса элементов конструкций резервуаров.
К временным длительным нагрузкам относят:

  • нагрузку от веса стационарного оборудования;
  • гидростатическое давление хранимого продукта;
  • избыточное внутреннее давление или относительное разрежение в газовом пространстве резервуара;
  • снеговые нагрузки с пониженным нормативным значением;
  • нагрузку от веса теплоизоляции;
  • температурные воздействия;
  • воздействия от деформаций основания, не сопровождающиеся коренным изменением структуры грунта.

При определении нагрузки от собственного веса элементов конструкций резервуара следует использовать значения номинальной толщины элементов. При проверке несущей способности указанных элементов конструкций резервуара используют значения расчетной толщины элементов. Нормативные значения характеристик сталей принимают по соответствующим стандартам и ТУ на металлопрокат. Для условий эксплуатации резервуаров при температуре свыше 100 °C необходимо учитывать снижение нормативных значений прочностных характеристик стали по [7]. Опыт строительства и эксплуатации резервуарных конструкций должен учитываться коэффициентами условий работ gс (см. 5.3.6, 5.3.7), обеспечивающих запас по наступлению предельных состояний 1-й и 2-й групп согласно ГОСТ 27751. Класс опасности резервуаров при расчете основных несущих конструкций должен учитываться путем введения в условие прочности коэффициента надежности по ответстности γn, который принимается по таблице.

Проверка несущей способности стенки резервуара должна включать в себя:

  • расчет прочности при статическом нагружении в условиях эксплуатации и гидроиспытаний;
  • проверка устойчивости при статическом нагружении;
  • проверка прочности и устойчивости при сейсмических воздействиях (в сейсмоопасных районах);
  • расчет малоцикловой прочности (при необходимости определения срока службы резервуара).

Прочность и устойчивость стенки при статическом нагружении для каждого пояса стенки резервуара рассчитывают в соответствии с [4]. Расчет стенки резервуара на сейсмические воздействия

  • а) В расчете необходимо учитывать следующие составляющие нагрузок на корпус резервуара: инерционные нагрузки от элементов конструкции резервуара, участвующих в общих динамических процессах корпуса и продукта;
  • в) Несущую способность стенки резервуара проверяют по условиям прочности и устойчивости 1-го пояса с учетом дополнительного сжатия в меридиональном направлении от сейсмического опрокидывающего момента.
  • г) Сейсмостойкость резервуара следует считать обеспеченной при одновременном выполнении следующих требований:
  • д) При невыполнении первого требования по 5.3.6.9, перечисление г), выполняют уточненный динамический расчет и определяют истинный период собственных колебаний резервуара с продуктом с учетом данных микросейсморайонирования. По результатам расчета уточняют коэффициент динамичности и принимают решение о конструктивных мероприятиях по повышению несущей способности стенки резервуара.

Прочность стенки резервуара при локальных нагрузках на патрубки

Прочность стенки резервуара при локальных воздействиях следует проверять для неблагоприятного сочетания трех сосредоточенных усилий: осевой силы, изгибающих моментов в вертикальной и горизонтальной плоскостях при максимальном уровне налива жидкости.

б) Определение комбинации сосредоточенных усилий со стороны трубопроводов, возникающих от гидростатического давления в резервуаре, осадок основания и температурных воздействий должны быть предоставлены заказчиком или установлена область предельных значений указанных выше нагрузок. в зоне крепления обечайки патрубка к стенке резервуара. внутреннего разрежения в газовоздушном пространстве резервуара.
б) В резервуарах, работающих с избыточным внутренним давлением, учитывают второе основное сочетание нагрузок, в котором участвуют следующие нагрузки:
в) В резервуарах, работающих с избыточным внутренним давлением, узел сопряжения крыши со стенкой необходимо также проверить на устойчивость в случае действия кольцевого сжимающего усилия, возникающего от нагрузок второго основного сочетания.

Нагрузки на основание и фундамент

Статические нагрузки на центральную часть днища резервуара определяют, исходя из максимального проектного уровня налива и плотности хранимого продукта или воды при гидроиспытаниях.

Нагрузки на фундаментное кольцо под стенкой резервуара определяют гидростатическим давлением на уровне днища, непосредственно передающимся на кольцо, и полным весом резервуара, включая оборудование и теплоизоляцию, снеговую нагрузку. Избыточное давление и разряжение в газовом пространстве резервуара приводят к перераспределению общей нагрузки на основание.

При сейсмическом воздействии погонное усилие на фундаментное кольцо увеличивается за счет периодической составляющей опрокидывающего момента на корпус. Амплитуду и частоту нагрузки от сейсмического воздействия определяют при выполнении прочностного сейсмического расчета корпуса резервуара.

Требования к защите резервуаров от коррозии

Проект антикоррозионной защиты резервуаров для нефти и нефтепродуктов разрабатывают с учетом требований [8], а также особенностей конструкции резервуаров, условий их эксплуатации и требуемого срока службы резервуара.
При выборе защитных покрытий и назначении припусков на коррозию следует учитывать степень агрессивного воздействия среды на элементы металлоконструкций внутри резервуара и его наружные поверхности, находящиеся на открытом воздухе. Степень агрессивного воздействия среды на элементы металлоконструкций внутри резервуара приведена в таблице 8. Т а б л и ц а 8 — Воздействие среды на элементы резервуараЭлемент конструкций резервуаров Степень агрессивного воздействия продуктов хранения на стальные конструкции внутри резервуара Сырая нефть Мазут, гурон, битум Дизельное топливо, керосин Бензин Производственные стоки без очистки Степень агрессивного воздействия среды на элементы металлоконструкций резервуара, находящиеся на открытом воздухе, определяют температурно-влажностными характеристиками окружающего воздуха и концентрацией содержащихся в атмосфере воздуха коррозионно-активных газов в соответствии с [8]. Защиту металлоконструкций резервуара от коррозии необходимо осуществлять с использованием лакокрасочных и металлизационно- лакокрасочных покрытий, а также электрохимическими способами. Для обеспечения требуемой долговечности резервуара наряду с конструктивными, расчетными и технологическими мероприятиями используется увеличение толщины основных элементов конструкций (стенка, днище, крыши стационарные и плавающие, понтоны) за счет припуска на коррозию. Электрохимическая защита конструкций резервуара должна осуществляться с применением установок протекторной или катодной защиты.

Требования к проекту производства монтажно-сварочных работ

ППР на монтаж конструкций резервуара должен выполняться на основании КМ и требований

ППР должен разрабатываться специализированной проектной организацией и утверждаться заказчиком. ППР является основным технологическим документом при монтаже резервуара. В ППР должны быть предусмотрены:

  • генеральный план монтажной площадки с указанием номенклатуры и расстановки подъемно-транспортного оборудования;
  • мероприятия, обеспечивающие требуемую точность сборки элементов конструкции, пространственную неизменяемость конструкций в процессе их укрупнительной сборки и установки в проектное положение;
  • мероприятия по обеспечению несущей способности элементов конструкций — от действующих нагрузок в процессе монтажа;
  • требования к качеству сборочно-сварочных работ для каждой операции в процессе монтажа;
  • виды и объемы контроля;
  • последовательность проведения испытаний резервуара;
  • требования безопасности и охраны труда;
  • требования к охране окружающей среды.

Предусмотренная ППР технология сборки и сварки металлоконструкций должна обеспечивать проектную геометрическую форму смонтированного резервуара с учетом заданных предельно допустимых отклонений, предусмотренных настоящим стандартом (см. раздел 7). ППР должен устанавливать последовательность монтажа элементов резервуара, включая применение соответствующей оснастки и приспособлений, обеспечивающих точность укрупнительной сборки и установки элементов конструкций в проектное положение. В чертежах ППР должны предусматриваться мероприятия, направленные на обеспечение требуемой геометрической точности резервуарных конструкций и снижение деформационных процессов от усадки сварных швов. Контроль качества монтажно-сварочных работ должен проводиться в соответствии с требованиями журнала операционного контроля, разрабатываемого в рамках ППР и являющегося его неотъемлемой частью.

Требования к основаниям и фундаментам

Общие требования

В перечень исходных данных для проектирования основания и фундамента под резервуар должны входить данные инженерно-геологических изысканий (для районов распространения многолетнемерзлых грунтов — данные инженерно-геокриологических изысканий).
В районах распространения многолетнемерзлых грунтов изыскания должны обеспечить получение сведений о составе, состоянии и свойствах мерзлых и оттаивающих грунтов, криогенных процессов и образованиях, включая прогнозы изменения инженерно-геокриологических условий проектируемых резервуаров с геологической средой. Число геологических выработок (скважин) определяется площадью резервуара и должно быть не менее четырех (одна — в центре и три — в районе стенки, т.е. 0,9 — 1,2 радиуса резервуара). В дополнение к скважинам допускается исследование грунтов методом статического зондирования. При проведении инженерных изысканий следует предусматривать исследование грунтов на глубину активной зоны (ориентировочно 0,4 — 0,7 диаметра резервуара) в центральной части резервуара и не менее 0,7 активной зоны — в области стенки резервуара. При свайных фундаментах — на глубину активной зоны ниже подошвы условного фундамента (острия свай). В районах с повышенной сейсмической активностью необходимо предусмотреть проведение геофизических исследований грунтов основания резервуаров. Грунты, деформационные характеристики которых обеспечивают допустимые осадки резервуаров, следует использовать в естественном состоянии как основание для резервуара.
Для грунтов, деформационные характеристики которых не обеспечивают допустимые осадки резервуаров, предусматривают инженерные мероприятия по их упрочнению либо устройство свайного фундамента. Для просадочных грунтов предусматривают устранение просадочных свойств в пределах всей просадочной толщи или устройство свайных фундаментов, полностью прорезающих просадочную толщу. При проектировании оснований резервуаров, возводимых на набухающих грунтах, в случае если расчетные деформации основания превышают предельные, предусматривают проведение следующих мероприятий:

  • полная или частичная замена слоя набухающего грунта ненабухающим;
  • применение компенсирующих песчаных подушек;
  • устройство свайных фундаментов.

При проектировании оснований резервуаров, возводимых на водонасыщенных пылевато-глинистых, биогенных грунтах и илах, в случае если расчетные деформации основания превышают допустимые, должно предусматриваться проведение следующих мероприятий:

  • устройство свайных фундаментов;
  • для биогенных грунтов и илов — полная или частичная замена их песком, щебнем, гравием и т.д.;
  • предпостроечное уплотнение грунтов временной пригрузкой основания (допустимо проведение уплотнения грунтов временной нагрузкой в период гидроиспытания резервуаров по специальной программе).

При проектировании оснований резервуаров, возводимых на подрабатываемых территориях, в случае если расчетные деформации основания превышают допустимые, должно предусматриваться проведение следующих мероприятий:

  • устройство сплошной железобетонной плиты со швом скольжения между днищем резервуара и верхом плиты;
  • применение гибких соединений (компенсационных систем) в узлах подключения трубопроводов;
  • устройство приспособлений для выравнивания резервуаров.

При проектировании оснований резервуаров, возводимых на закарстованных территориях, предусматривают проведение следующих мероприятий, исключающих возможность образования карстовых деформаций:

  • заполнение карстовых полостей;
  • прорезка карстовых пород глубокими фундаментами;
  • закрепление закарстованных пород и (или) вышележащих грунтов. Размещение резервуаров в зонах активных карстовых процессов не допускается.

При применении свайных фундаментов концы свай заглубляют в малосжимаемые грунты и обеспечивают требования к предельным деформациям резервуаров.

Свайное основание может быть как под всей площадью резервуара — «свайное поле», так и «кольцевым»- под стенкой резервуара. 5.6.2.9. Если применение указанных мероприятий (см. 5.6.2.7, 5.6.2.8) не исключает возможность превышения предельных деформаций основания или, в случае нецелесообразности их применения, предусматривают специальные устройства (компенсаторы) в узлах подключения трубопроводов, обеспечивающие прочность и надежность узлов при осадках резервуаров, а также устройство для выравнивания резервуаров. При строительстве в районах распространения многолетнемерзлых грунтов при использовании грунтов основания по первому принципу (с сохранением грунтов в мерзлом состоянии в период строительства и эксплуатации [35]) предусматривают их защиту от воздействия положительных температур хранимого в резервуарах продукта. Это достигается устройством проветриваемого подполья «Высокий ростверк» или применением теплоизоляционных материалов в сочетании с принудительным охлаждением грунтов — «термостабилизацией». Ширина горизонтальной части поверхности подушки за пределами окрайки должна быть:0,7 м — для резервуаров объемом не более 1000 м3; 1,0 м — для резервуаров объемом более 1000 м3 и, независимо от объема, для площадок строительства с расчетной сейсмичностью 7 и более баллов. Поверхность подушки за пределами периметра резервуара (горизонтальная и наклонная части) должна быть защищена отмосткой. Основные требования к проектным решениям фундаментов В качестве фундамента резервуара может быть использована грунтовая подушка (с железобетонным кольцом под стенкой и без него) либо железобетонная плита. Для резервуаров объемом 2000 м3 и более под стенкой резервуара устанавливают железобетонное фундаментное кольцо шириной не менее 0,8 м для резервуаров объемом не более 3000 м3 и не менее 1,0 м — для резервуаров объемом более 3000 м3. Толщина кольца принимается не менее 0,3 м. Для площадок строительства с расчетной сейсмичностью 7 баллов и более фундаментное кольцо устраивают для всех резервуаров, независимо от объема, шириной не менее 1,5 м, а толщину кольца принимают не менее 0,4 м. Фундаментное кольцо рассчитывают на основное, а для площадок строительства с сейсмичностью 7 баллов и более — также на особое сочетание нагрузок.
Под всем днищем резервуара должен быть предусмотрен гидроизолирующий слой, выполненный из песчаного грунта, пропитанного нефтяными вяжущими добавками, или из рулонных материалов. Применяемые песок и битум не должны содержать коррозионно-активных агентов.

5.6.3.5. При устройстве фундамента резервуара должно быть предусмотрено проведение мероприятий по отводу грунтовых вод и атмосферных осадков из-под днища резервуара.

Требования к оборудованию для безопасной эксплуатации резервуаров

5.7.1. Безопасность резервуара в нормальной эксплуатации и ограничение отрицательных последствий аварии, взрыва, пожара на резервуаре должны быть обеспечены защитными элементами в конструкции резервуара и специальным оборудованием безопасности в зависимости от типоразмера резервуара, хранимой жидкости, особенностей осуществляемых в резервуаре технологических процессов, а также особенностей объекта и местности, для которых предназначен резервуар.
